过去两年，海南本地不少硬件团队在完成产品原型后，卡在了从「能跑通」到「能批量交付」这一步。样机阶段用开发板飞线、手工焊接还能应付，一旦订单量上到500台以上，物料一致性、测试节拍、射频一致性等问题集中爆发。这背后反映的是智能硬件量产方案设计缺失，而非单纯的制造能力不足。

从技术研发角度看，量产方案的核心不是「找工厂」，而是把产品定义、物料选型、测试工装、认证合规串成一条可复制的工程链路。海南科技企业在这方面的挑战尤为明显：本地供应链深度不如珠三角，工程师团队规模有限，试错成本被放大。

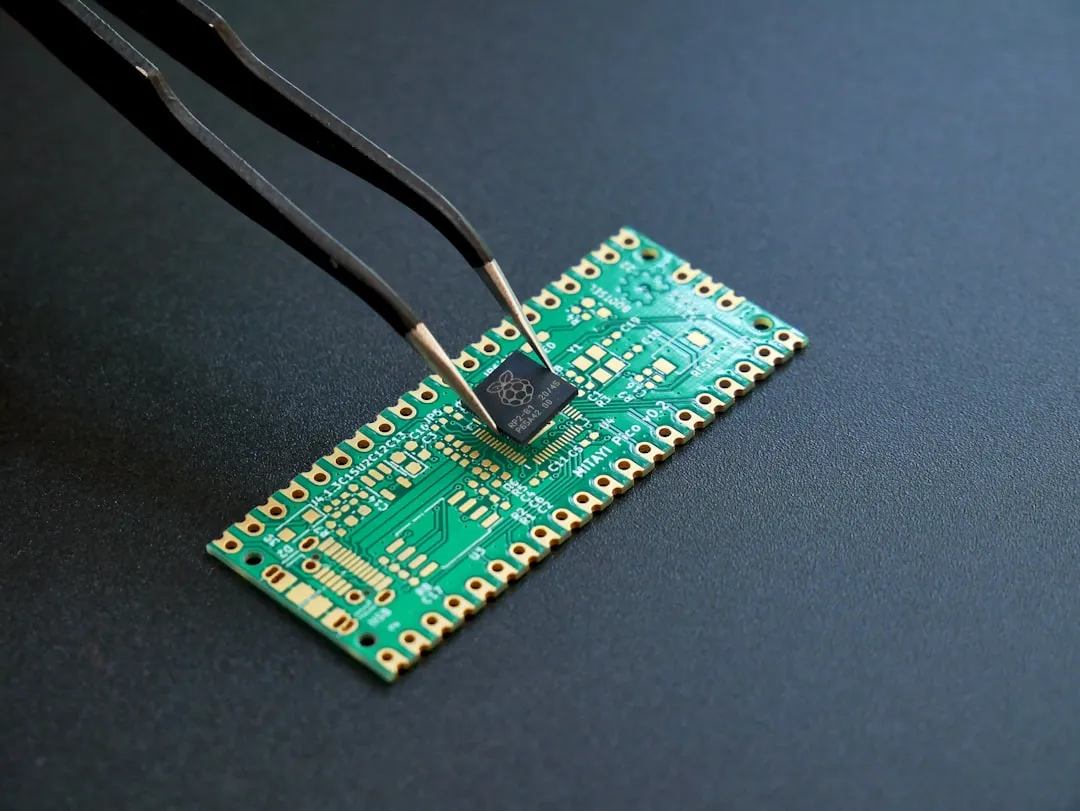

物料选型：量产可行性的第一道门槛

研发阶段常优先选性能最优的芯片，但量产时必须考虑供货周期、封装兼容性和替代料方案。例如物联网模组选型，若只锁定单一型号的Wi-Fi+BLE combo芯片，一旦交期拉长到16周以上，整条产线就要停摆。建议在BOM冻结前完成至少两家pin-to-pin兼容料的验证，并在原理图上预留跳线或0Ω电阻切换位。

被动件同样关键。0402封装在实验室手焊可行，但批量过回流焊时立碑率明显上升。对于海南中小团队，0603封装在良率与布板密度之间是更稳妥的平衡点。

测试工装与产线节拍设计

很多团队把测试环节留到最后才考虑，结果发现单台产品功能测试耗时超过8分钟，根本跟不上产线节拍。合理的做法是在方案设计阶段就定义关键测试点：

• 射频指标（发射功率、接收灵敏度）——需屏蔽箱+综测仪，单台控制在90秒内
• 功耗基线（待机电流、峰值电流）——可用多路电流表并行采集
• 传感器校准（IMU零偏、麦克风灵敏度）——通过工装夹具一次装夹完成

工装治具的设计要与结构件同步推进。比如外壳预留测试探针过孔，避免合壳后无法复测。这一环节的投入，通常能减少30%以上的产线返修工时。

认证与本地化适配

智能硬件涉及无线发射，必须过SRRC认证；若带电源适配器，还需CCC。海南团队可借助本地第三方实验室完成预测试，但正式认证仍需送样到具备资质的机构。建议在PCB layout阶段就预留屏蔽罩焊盘和π型匹配网络，方便后期整改。

物联网产品若走运营商网络，还需考虑入网许可和IMEI申请。这些流程周期通常在6-8周，应纳入量产排期倒推。

给海南中小企业的落地建议

不必追求一步到位的全自动化产线。初期可采用「半自动测试架+人工上下料」模式，把单台测试时间压到3分钟以内，日产能即可覆盖500-1000台。同步建立物料批次追溯表和测试数据归档，为后续迭代积累工程数据。

海南袁瑞彬科技有限公司在服务本地客户时发现，凡是量产顺利的项目，无一例外是在研发中期就引入了可制造性评审。把量产思维前置，比后期救火划算得多。
