在物联网行业摸爬滚打这些年，我见过太多团队倒在从Demo到量产的路上。产品概念阶段跑得飞快，一到量产就卡在射频一致性、功耗、供应链良率这些硬骨头上。今天结合我们海南袁瑞彬科技有限公司在智能硬件与物联网领域的项目实践，聊聊从概念到可量产方案到底要跨过哪些坎。

原型验证与量产之间的"死亡之谷"到底在哪

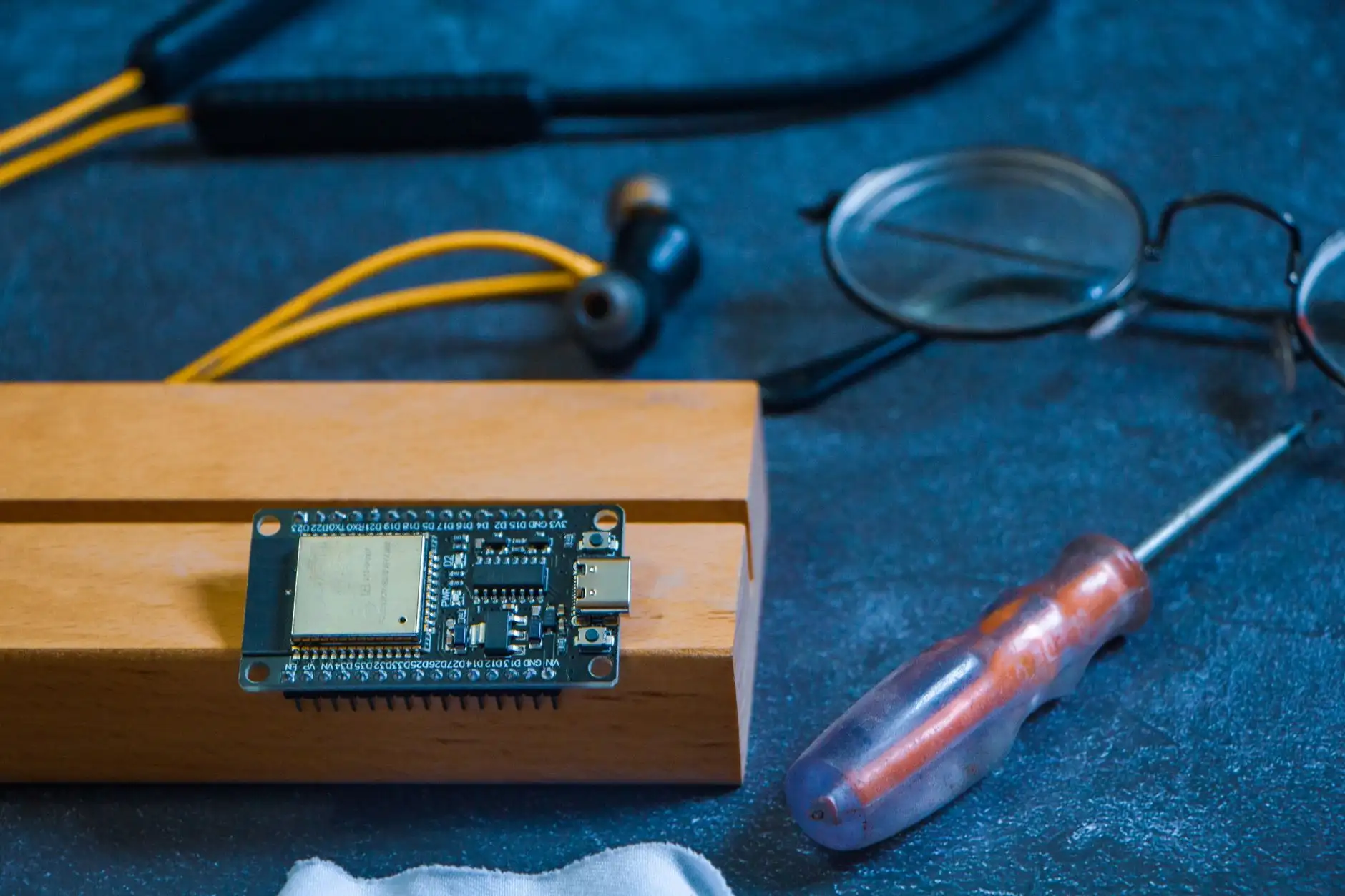

很多团队用开发板搭出功能样机，就以为离量产只差一版PCB。真实情况是：实验室环境下的物联网设备，到了现场要面对温漂、电磁干扰、电源纹波、多协议共存等复杂工况。我们曾统计过12个客户项目，原型阶段功能通过率约92%，但直接转量产的一次通过率只有31%。差距主要来自三块：射频一致性、功耗预算、EMC余量。

举个具体例子，某款NB-IoT模组在桌面测试时发射功率达标，装进金属外壳后天线效率下降6dB，直接导致入网失败。这类问题必须在结构设计早期就做联合仿真，而不是等模具开好再补救。

可量产方案的三条硬性落地路径

结合海南科技产业近年来的政策与供应链成熟度，我们总结出一套可复用的方法：

• DFM前置评审：在原理图阶段就引入PCB厂和SMT产线的工艺窗口参数，比如最小线宽/间距、过孔盖油方式、拼板利用率。我们内部要求BOM中每个器件的可替代料至少备选2个。
• 射频与天线联合调试：使用矢网分析仪在暗室做S11和效率测试，把天线匹配网络做成π型可调结构，留出调试余量。量产时每批次抽检OTA指标，而不是只测传导。
• 功耗分档管理：把系统拆成常开域、间歇域、休眠域，分别设定电流预算。例如MCU休眠电流控制在2μA以内，传感器周期唤醒占空比低于1%，整机平均功耗才能压到50μA以下。

数据对比：不同方案的量产转化率

我们跟踪了三类典型技术研发路径的落地效果，数据如下：

1. 直接基于开发板改PCB：平均量产转化周期4.2个月，一次通过率28%，返工成本约12万元/项目。
2. 经过DFM评审+射频预调：转化周期2.8个月，一次通过率67%，返工成本降至4.5万元。
3. 采用模块化参考设计+自动化测试工装：转化周期1.9个月，一次通过率89%，返工成本低于1.8万元。

差距非常明显。关键在于把验证动作从"量产后来料检验"前移到"设计阶段仿真+小批量试产"。我们在海南科技园区内联合几家SMT厂做的中试线，能把小批量试产周期压缩到72小时，这对智能硬件团队来说几乎是救命的速度。

从概念到量产，本质上是一场关于"余量管理"的工程。射频留3dB余量、功耗留30%余量、供应链留双源余量，这些看似保守的动作，恰恰是量产顺利的保障。物联网技术研发不是比谁跑得快，而是比谁在量产线上掉链子少。我们海南袁瑞彬科技有限公司愿意把这些踩过的坑变成可执行的检查清单，和同行一起把产品真正做进现场。
